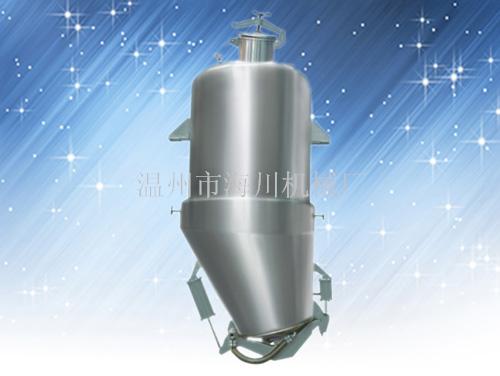

提取罐
提取罐（斜錐型）用途：
本設備可用于中藥、食品、化工行業的常壓、水煎、溫浸、熱回流、強制循環、參漉、芳香油提取及有機溶煤的回收等多種工藝操作。罐體配備CIP清洗怎么旋轉噴洗球頭，測溫孔、防爆視孔、防爆視孔燈、視鏡、快開式投料口等，確保操作簡便，符合GMP標準。設備內筒體材質為進口SUS304，夾套采用全封閉硅酸鋁毯保溫，外筒體貼SUS304亞光薄鋼板飾面。設備成套供應包括：除沫器、冷凝器、冷卻器、油水分離器、過濾器、氣缸控制臺等附件。
提取罐（斜錐型）設備特性：
傳統型式，所占建筑空間較小，為提取車間廣泛使用。
出渣門采用普通雙氣缸啟閉式。
出渣門上設有底部加熱，使藥材提取更加完全。
提取罐（斜錐型）工藝參數：
|
型號 規格 |
TQ-1 |
TQ-2 |
TQ-3 |
TQ-6 |
TQ-8 |
TQ-10 |
| 容積L |
1200 |
2300 |
3200 |
6300 |
8500 |
11000 |
| 罐內設計壓力 |
0.09MPa |
| 夾層設計壓力 |
0.3MPa |
| 加料口直徑mm |
400 |
400 |
400 |
500 |
500 |
500 |
| 加熱面積m2 |
3 |
4.7 |
6 |
7.5 |
9.5 |
12 |
| 冷凝面積m2 |
4.5 |
6 |
6.5 |
8 |
8 |
13 |
| 冷卻面積m2 |
1 |
1 |
1 |
2 |
2 |
3 |
| 過濾面積m2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
| 耗汽kg/h |
285 |
346 |
570 |
718 |
903 |
1140 |
| 蒸汽口DN |
50 |
50 |
50 |
65 |
70 |
80 |
| 二次蒸汽口DN |
80 |
80 |
80 |
100 |
100 |
100 |
| 進出水口DN |
50 |
50 |
65 |
65 |
70 |
70 |
| 排渣門直徑m2 |
800 |
800 |
800 |
1000 |
1000 |
1200 |
| 設備重量kg |
1800 |
2050 |
2400 |
3025 |
4030 |
6500 |
| 主體容器類別 |
一類壓力容器 | |
